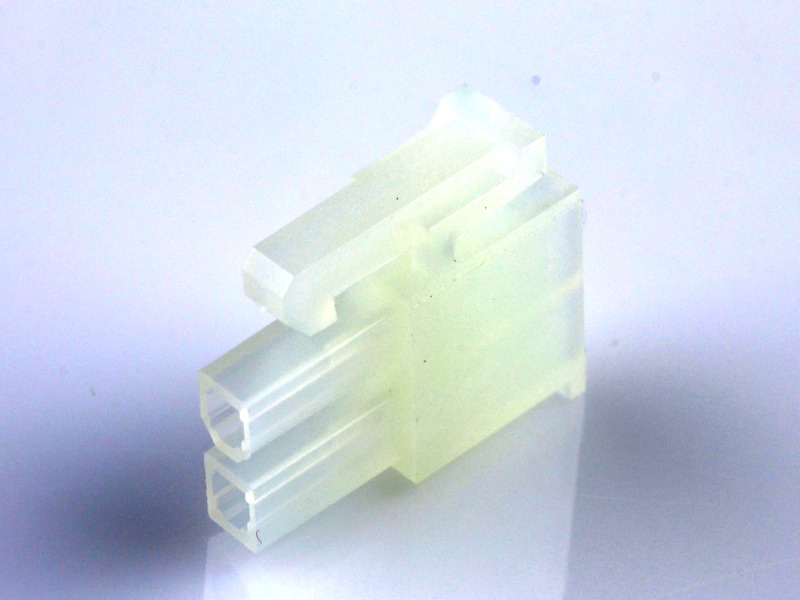

39012020 Mini-Fit Jr. 2位连接器壳体

Series Overview

39012020 Mini-Fit Jr. 2位连接器壳体 型号与配套说明

Molex 39012020 是Mini-Fit Jr.系列2位插座壳体，配合间距为4.20mm、2排，原厂页列出线对板和线对线应用。它是壳体订货项，完整连接组件还需核对适配端子、板端或线端配对件及端接工艺。

主要功能

• 2位、2排布局用于布置对应回路，配合间距4.20mm。
• 原厂页列出极性定位与配合锁止特征，仍需核对配对端的完整料号。
• 为压接端子提供定位壳体；壳体不直接定义整套组件的可用电流。

应用场景

• 需要4.20mm接口的设备内部线对板或线对线连接选型，按空间与线束图确认。
• BOM配套、样件确认与维修核对时，区分壳体、端子及板端订货项。

参数与选型要点

本页按完整料号 39012020 整理，原厂页面核验日期：2026-10-28。参数用于初步核对，设计与采购前请复核当前原厂图纸、配对端及适用条件；本页不表示实时库存或已取得品牌授权。

39012020 Mini-Fit Jr. 2位连接器壳体 参数与选型

参数项目	规格与说明
原厂订货号	39012020
系列编号	5557
回路数 / 排数	2位 / 2排
配合间距	4.20mm
树脂材料 / 颜色	Nylon / Natural
工作温度范围	-40° to +105°C

参数来自原厂完整料号页；工作电流需按端子、线径、配对件、同时通电回路和温升降额条件核对。材料名称和颜色按原厂页面列示，批次文件与供货另询。

参考资料与核验状态

• 原厂完整料号页（2026-10-28核验）

询价前需要确认什么？

请提供完整料号、数量、配对端型号与期望交期。选型时需核对针位、间距或壳体尺寸、额定电流与电压、线径、安装方式及环境要求，具体数值以对应料号的原厂数据表为准。

如何评估替代产品？

外观相近并不代表可以直接替换。需要比对接口尺寸、键位、端子、电气性能和应用要求，并进行样品验证；航空、轨道交通和医疗等项目还应核对项目规定的认证与测试条件。
